System OADM

 Cechy systemu:

zwiększenie elastyczności sieci
dodanie (ADD) sygnału zbiorczego
wydzielenie (DROP) sygnału zbiorczego

application density.

Dostępne konfiguracje

Obudowa	Wymiar	Mux/Dmux	1ch	2ch
WaveGate	1U	Mux oraz Dmux/Mux albo Dmux
LGX SG	3U	Mux albo Dmux
LGX DB	3U	Mux albo Dmux
ABS A	100x80x10	Mux albo Dmux
ABS B	55x8x4	Mux albo Dmux
PIPE	Φ 5.5,34mm	Mux albo Dmux

 Systemy obudów:

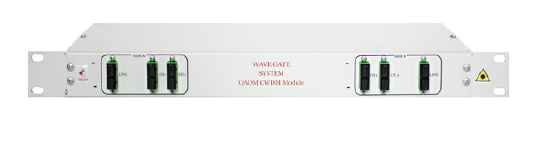

System WaveGate: 1U, obudowy 19", do zastosowań mux/dmux umieszczenie w jednej obudowie 1 lub 2 kanałów łatwe zarządzanie

Systemy LGX wysokość U system modułowy (montaż m. in. w systemach C-Box) szeroki zakres konfiguracji kompatybilne z obudowami 1U, 2U oraz 3U szeroki zakres paneli przednich

System ABS niewielka, kompaktowa obudowa oszczędność miejsca szerokie możliwości montażu dowolne długości wyprowadzonych kabli odporność na mechaniczne uszkodzenia









 E

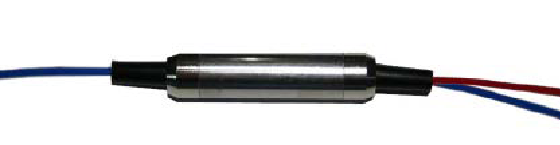

PIPE niewielkie wymiary łatwy montaż szeroki zakres możliwości montażu różne długości wyprowadzonychkabli

 Zastosowanie:

Sieci CWDM, DWDM, Ad-Drop


Właściwości:

Dowolna ilość kanałów ("lambda")
Funcje Add, Drop, Add/Drop
Różne rodzaje złącz
Kilka opcji obudowy (LGX, tacka, ABS box, patchcord)
Niska tłumienność

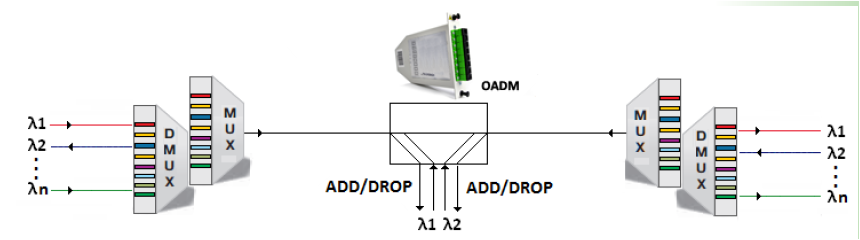

Przykład zastosowania systemu OADM

Przykład zamawiania
